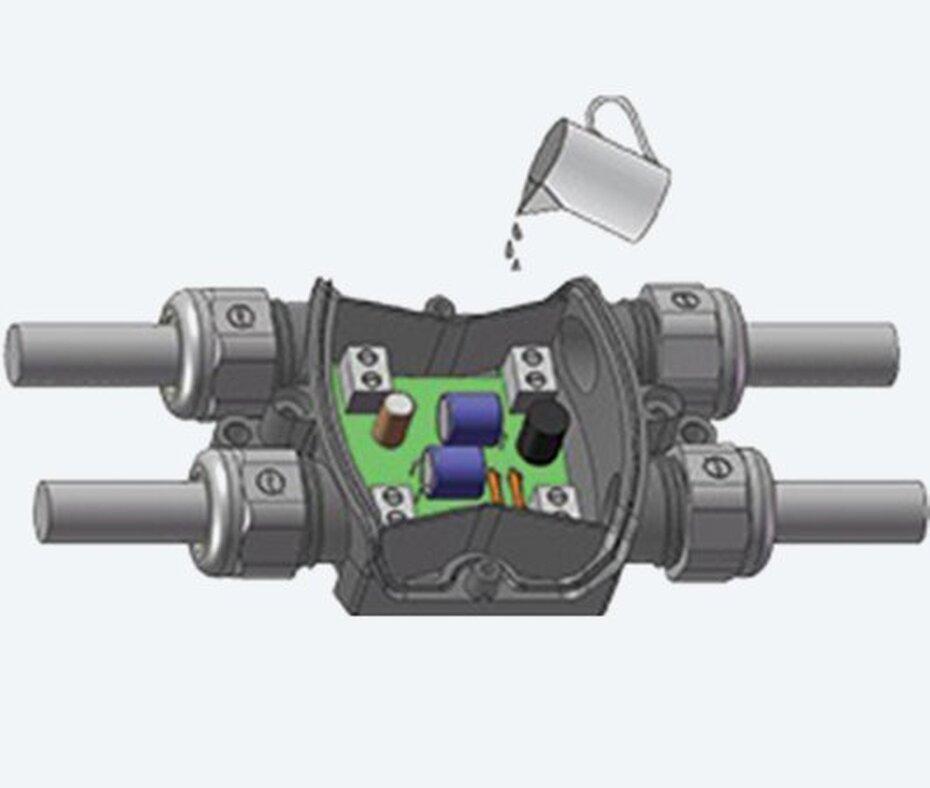

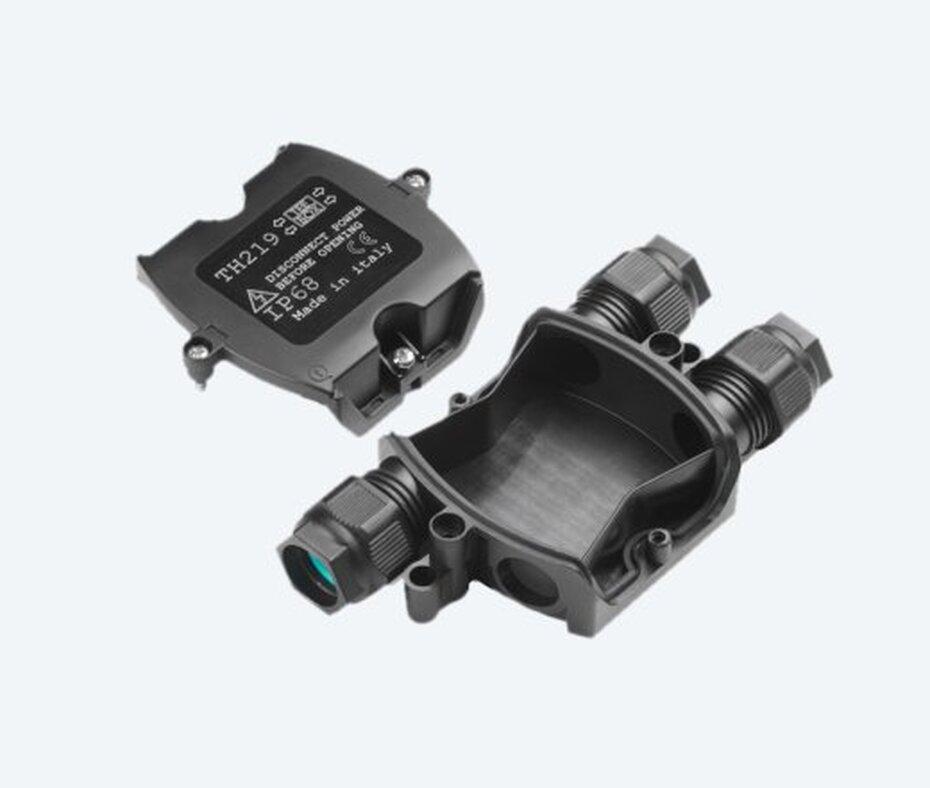

Распределительная коробка для заливки смолой, 3 ввода, D7–13,5, IP66/IP68
Код: THA.219.D1A
Распределительная коробка для заливки смолой, 3 ввода, D7–13,5, IP66/IP68
Код: THA.219.D1A
Общая информация
| Тип монтажа | Соединительный коннектор (многоразовый/с возможностью повторного доступа) |
|---|---|
| Конфигурация | Распределительная коробка (со смоляным гелем) |
| Габаритные размеры (мм) | 121.0 x 64.5 x 28.0 |
| Внутренние размеры (мм) | 50.0 x 40.0 x 24.0 |
| Цвет | Чёрный (пластиковые компоненты) — техно-зелёный (резиновые компоненты) |
Электрические данные
| Количество подключенных кабелей | 3 |
|---|
Данные подключения
| Длина снятия оболочки основного кабеля (мм) | 30.00 |
|---|---|
| Длина снятия оболочки ответвительного кабеля (мм) | 30.00 |
| Рекомендуемые типы кабелей | H05xxx/H07xxx |
| Диаметр кабеля МИН (мм) | 7.00 |
| Диаметр кабеля МАКС (мм) | 13.50 |
| Момент затяжки адаптера соединительной панели | 2.5 Нм |
| Момент затяжки гайки панели | 1,0 Нм |
Условия окружающей среды
| Степень защиты IP |
IP66, IP68 *IP68 (5 м / 3 ч)
|
|---|---|
| Степень защиты IK | IK08 |
| Соляной туман | Испытание в соляном тумане: EN 60068-2-11:2000 |
| Мин. / макс. температура окружающей среды (в соответствии с EN61984/EN60998/EN62444) | -40°C/+60°C |
Материалы
| Внешний корпус | PA66 UL94 V2 |
|---|---|
| Материал уплотнительных колец | TPE |
| Материал прокладки | TPE |
| Свойства материала | Без галогенов — без силикона |
| Материал контактных винтов | Нержавеющая сталь |
Соответствие требованиям к изделию
| Соответствует требованиям сертификации продукции | EN 60529:1991 - EN 60998-1:2004 |
|---|
