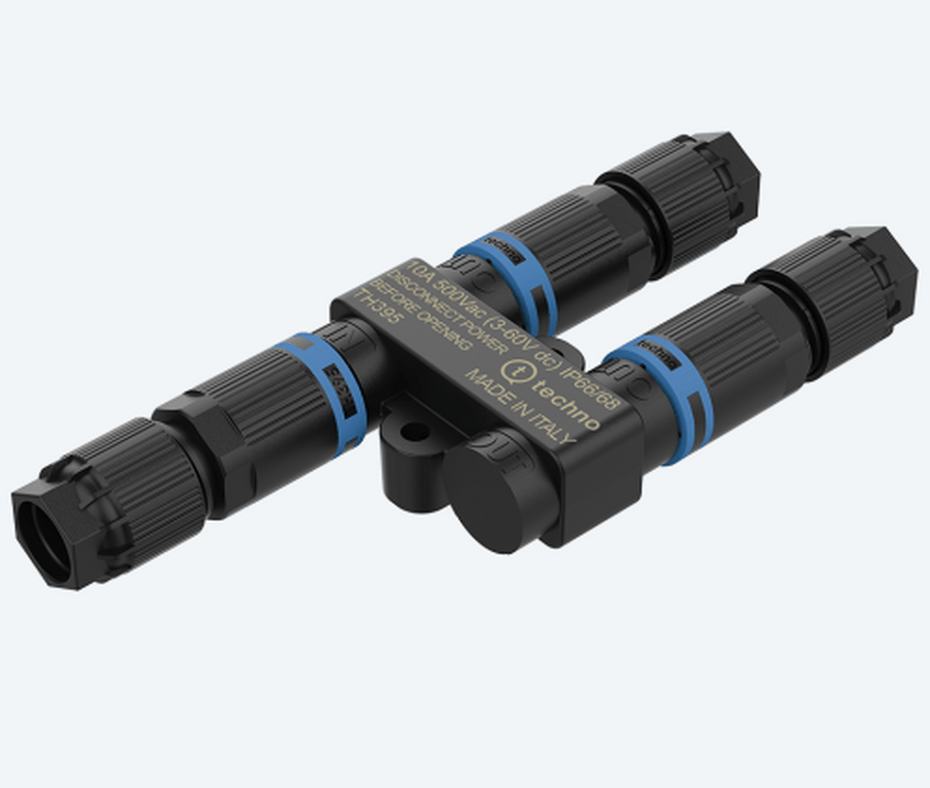

Микро-разъём соединительный «Y», 2-контактный, винтовой, +/−, степень защиты IP66/IP68

Name: Микро-разъём соединительный «Y», 2-контактный, винтовой, +/−, степень защиты IP66/IP68
SKU: THB.395.Y2B

Код:THB.395.Y2B

Код:THB.395.Y2B

Общая информация Техническая информация

Общая информация

Тип монтажа	Соединительный разъём (многоразовый/доступный для повторного подключения)
Конфигурация	Соединительный разъём
Цвет	Чёрный (пластмассовые компоненты) — синий (резиновые компоненты)
Габаритные размеры (мм)	105.0 x 39.0 x 15.1

Електрические данные

Количество подключенных кабелей	3
Схема подключения цепи	Сигнал
Номинальный ток (переменный/постоянный)	10A AC/DC
Номинальное напряжение (переменный/постоянный ток)	500 В переменного тока (3–60 В постоянного тока)
К-ство контактов	2
Маркировка	+/-
Способ подключения	Винтовой
Резьба/момент затяжки	М2 - 0,2 Нм

Данные подключения

Сечение многожильного проводника без наконечника, мин. (мм²)	0,25
Сечение многожильного проводника без наконечника, макс. (мм²)	1.50
Сечение твёрдого проводника, мин. (мм²)	0,25
Сечение твёрдого проводника, макс. (мм²)	1.50
Длина зачистки проводника (мм)	8.00
Длина зачистки кабельной оболочки (мм)	20.00
Длина снятия оболочки ответвительного кабеля (мм)	20.00
Рекомендуемые типы кабелей	H05xxx/H07xxx
Диаметр кабеля МИН (мм)	5.40
Диаметр кабеля МАКС (мм)	7.90
Момент затяжки кабельного ввода-разъёма	1,0 Нм
Момент затяжки гайки кабельного ввода	1,5 Нм

Условия окружающей среды

Степень защиты IP	IP66, IP68 *IP68 (2м/24ч)
T-маркировка	T 85°C
Показатель стойкости к поверхностному трекингу (PTI)

Материалы

Внешний корпус	TPE
Розьем	PA66 GF UL94 V0
Материал кабельного ввода	PA68 UL94 V0
Материал уплотнительных колец	TPE
Материал прокладки	TPE
Свойства материала	Без галогенов - Без силикона
Материал контактов	Латунь
Материал контактных винтов	Сталь
