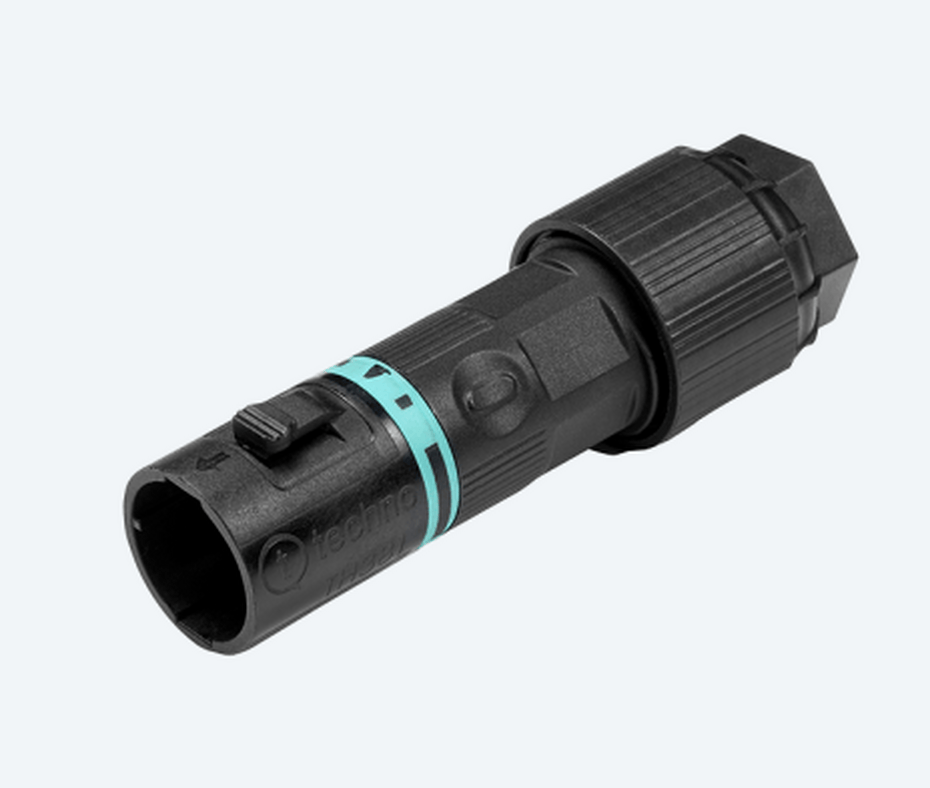

Микро-разъём вилка, с предохранительным замком, 2-контактная, винтовая, D7.5-9, степень защиты IP66/IP68
Код:THB.381.A2АU
Микро-разъём вилка, с предохранительным замком, 2-контактная, винтовая, D7.5-9, степень защиты IP66/IP68
Код:THB.381.A2АU
Общая информация
| Конфигурация | Штекерный разъём |
|---|---|
| Тип фиксации |
Push-lock *Тянуть/толкать
|
| Тип монтажа | Кабельный |
| Габаритные размеры (мм) | Ø 18,0 x 57,0 |
| Габаритные размеры в соединённом состоянии (мм) | Ø 18,0 x 97,0 |
| Соответствует требованиям сертификации продукции | Сертификаты IEC: EN 61984:2009 Другие сертификаты: Соответствие EN 61535 |
| Тип соединения | Кабель–кабель |
| Условия эксплуатации | Влагозащищённые |
| Цвет | Чёрный |
Электрические данные
| Количество подключенных кабелей | 1 |
|---|---|
| Схема подключения электрической цепи | Питание/Сигнал |
| Номинальный ток (переменный/постоянный) | 10A AC/DC |
| Номинальное напряжение (переменный/постоянный ток) | 500 В переменного тока (3 В – 60 В постоянного тока) |
| Двойная изоляция (класс II) | 250 В |
| Импульсное выдерживаемое напряжение | 4 кВ |
| К-ство контактов | 2 |
| Маркировка | 1-2 |
| Конечные соединения | Винт |
| Резьба/момент затяжки | M2 – 0,2 Нм |
Данные подключения
| Сечение многожильного проводника без наконечника, мин. (мм²) | 0.25 |
|---|---|
| Сечение многожильного проводника без наконечника, макс. (мм²) |
1.50 *Допускаются кабели сечением до 4 мм² в соответствии с указанными электрическими и техническими параметрами.
|
| Длина зачистки проводника (мм) | 10.00 |
| Длина зачистки кабельной оболочки (мм) | 20.00 |
| Рекомендуемые типы кабелей | H05xxx/H07xxx |
| Диаметр кабеля МИН (мм) | 7.50 |
| Диаметр кабеля МАКС (мм) | 9.00 |
| Момент затяжки адаптера соединительной панели | 1 Нм |
| Момент затяжки гайки панели | 1,5 Нм |
Условия окружающей среды
| Степень защиты IP |
IP66, IP68 *IP68 (30 м/1 ч)
|
|---|---|
| Соляной туман | Испытание соляным туманом: EN 60068-2-11:2000 |
| Циклы соединения | 100 |
| Мин. / макс. температура окружающей среды (в соответствии с EN61984/EN60998/EN62444) | -40°C/+125°C |
| Максимальная рабочая температура | +60°C |
| Показатель стойкости к поверхностному трекингу (PTI) | PTI 175 |
Материалы
| Розьем | PA66 GF UL94 V0 |
|---|---|
| Кабельный ввод | PA66 UL94 V2 |
| Материал уплотнительных колец | Силикон |
| Материал прокладки | Силикон |
| Категория импульсной стойкости | ІІ |
| Степень загрязнения | 2 |
| Свойства материала | Без галогенов — без силикона |
| Материал контактов | Латунь |
| Материал контактных винтов | Сталь |
