Панельные разъёмы Techno TH394 — подключение оборудования без открытия корпуса
Итальянский производитель Techno разработал серию TH394 для быстрого подключения электрического оборудования без необходимости открывать его корпус. Панельный разъём позволяет выполнять электрическое подключение с внешней стороны оборудования, что значительно упрощает и ускоряет монтаж.
Изначально TH394 был ориентирован прежде всего на производителей светильников, однако конструкция также подходит для электрических шкафов, блоков управления, распределительных коробок и другого оборудования с панельным монтажом.

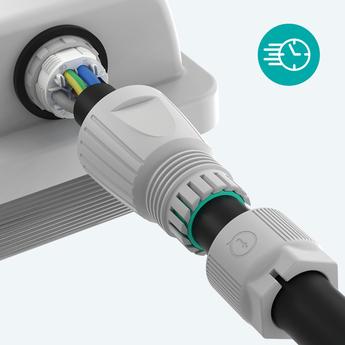

Монтаж в три раза быстрее
По данным Techno, использование TH394 позволяет выполнять монтаж оборудования до трёх раз быстрее по сравнению с традиционным подключением через кабельный ввод. Электрическое соединение осуществляется снаружи корпуса, поэтому при установке оборудования нет необходимости каждый раз открывать его для подключения кабеля.
Быстрое подключение Push-In
TH394 оснащён пружинной системой Push-In для быстрого подключения проводников. Разъём работает с жёсткими и гибкими проводниками сечением 0,5–2,5 мм².

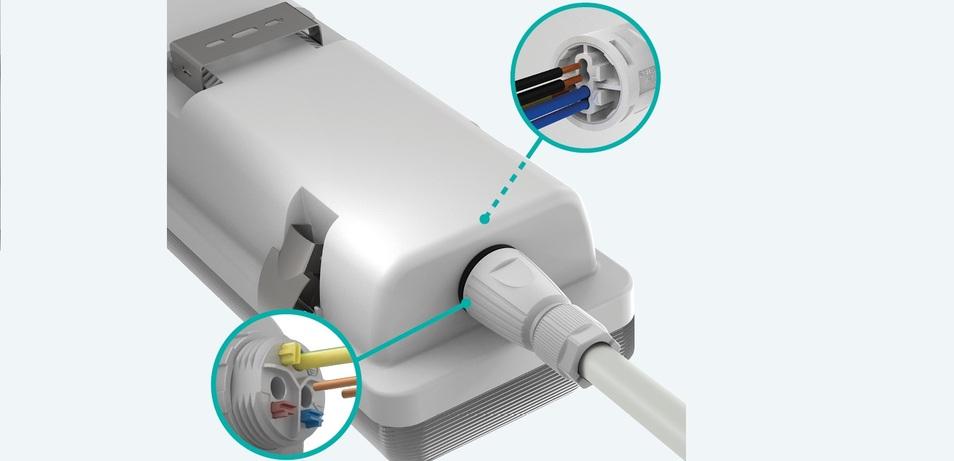

С внутренней стороны панели конструкция позволяет подключать до двух проводников на один полюс, что расширяет возможности организации электрических соединений внутри оборудования.
IP66/IP67/IP68 и IK08
Панельные разъёмы TH394 имеют степени защиты IP66/IP67/IP68 и механическую ударопрочность IK08, что позволяет использовать их в сложных условиях эксплуатации и в оборудовании, установленном во влажной среде.

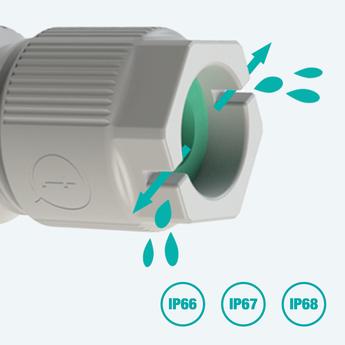

Специальная конструкция уплотнения обеспечивает его надёжную фиксацию между панелью и гайкой. Гайка имеет боковые прорези для отвода воды и механизм, предотвращающий её случайное откручивание.
Система фиксации кабеля обеспечивает устойчивость к растягивающей нагрузке до 120 Н (примерно 12 кг) в соответствии с EN 60598.
Версии M20 и M25
TH394 рассчитан на номинальный ток 16 А и напряжение до 400 В и доступен в двух основных исполнениях:
3 полюса, M20 — кабель диаметром 7–13 мм;
5 полюсов, M25 — кабель диаметром 9–17 мм.
По запросу также доступно 2-полюсное исполнение. Разъёмы предлагаются в чёрном RAL 9011 и сером RAL 7035 цветах.
Применение TH394
Разъёмы Techno TH394 особенно хорошо подходят для уличного и промышленного освещения, светильников в помещениях с повышенной влажностью, подземных парковок, архитектурного освещения и световых вывесок. Помимо освещения, TH394 может применяться в электрических щитах, блоках управления, распределительных коробках и другом промышленном оборудовании.
Connector House — официальный представитель Techno в Украине. Мы осуществляем поставки продукции Techno и помогаем подобрать разъёмы с учётом параметров кабеля, количества полюсов, способа монтажа и условий эксплуатации.
