Установка пары вилки и розетки всего за 30 секунд.

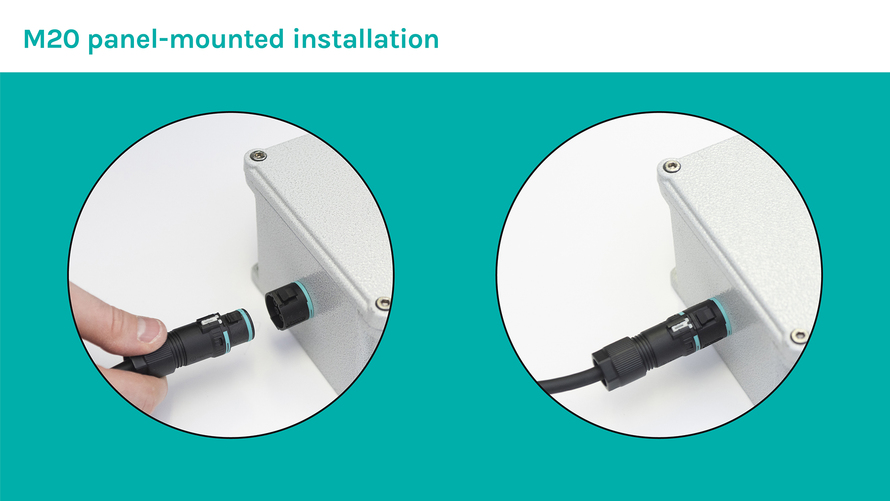

Подходит для любых условий эксплуатации, легко подключается и защищён от случайных отключений. Это разъемы TH389 компании Techno Italy, сертифицированные для установки в тяжёлых условиях эксплуатации с классом защиты IP66, IP68 и IP69K. Доступны в версиях с 4 и 5 полюсами, подвесными и панельными версиями M20, они сертифицированы до 17,5 А и 500 В переменного тока (AC) и постоянного тока (DC). Их компактность делает их достойной альтернативой продуктам той же мощности, но большего размера

Технические характеристики по ссылке здесь

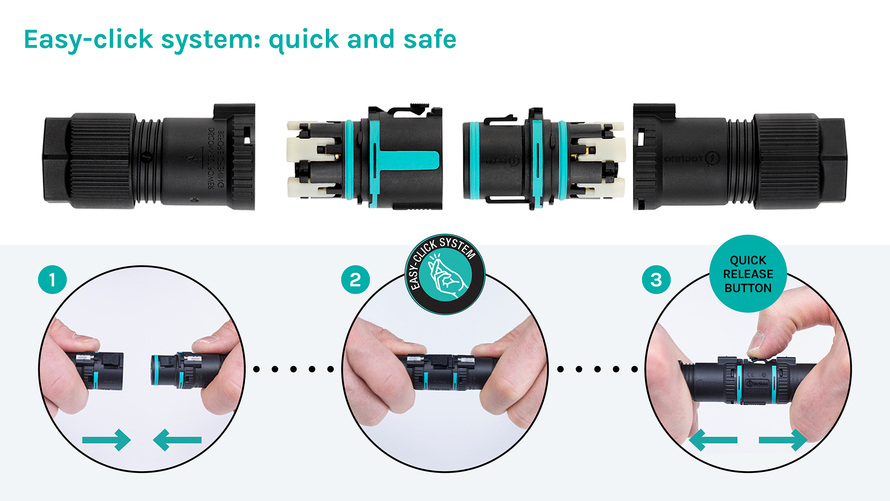

БЫСТРОЕ СОЕДИНЕНИЕ

Главной особенностью этого нового силового разъема является его практичность, которая стала возможной благодаря системе быстрого соединения и разъединения Easy-Click (push-pull) , которая является самым быстрым способом соединения и разъединения соединителей по сравнению с другими системами винтового или байонетного типа. .

Просто вставьте вилку в розетку до упора — щелчок специального крюка, сертифицированного на выдёргивание до 25 кг, обеспечивает не только соединение двух компонентов, но и исключительную герметичность соединения, исключая риск случайного отключения. Простое нажатие пальца — это все, что нужно для подключения штекерного разъема.


БЫСТРОЕ ОТКЛЮЧЕНИЕ

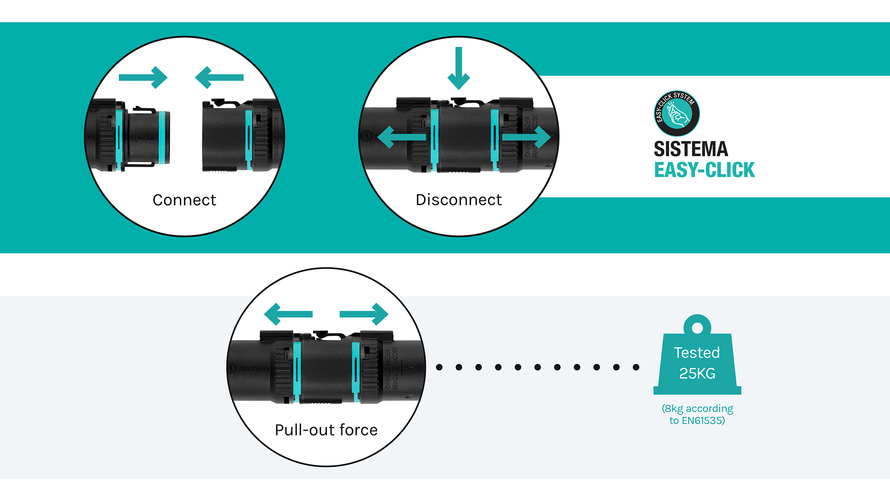

Точно так же  система Easy-Click облегчает разъединение , предотвращая при этом случайное отключение. Разрывная нагрузка силового разъема TH389, т. е. его способность выдерживать растягивающее усилие, сертифицирована до 25 кг: параметр значительно превышает стандарт EN 61535 для монтажных соединителей, который устанавливает стандартный порог разрывной нагрузки на уровне 8 кг. Фактически отключение возможно только нажатием кнопки разблокировки вручную (EN 61984).

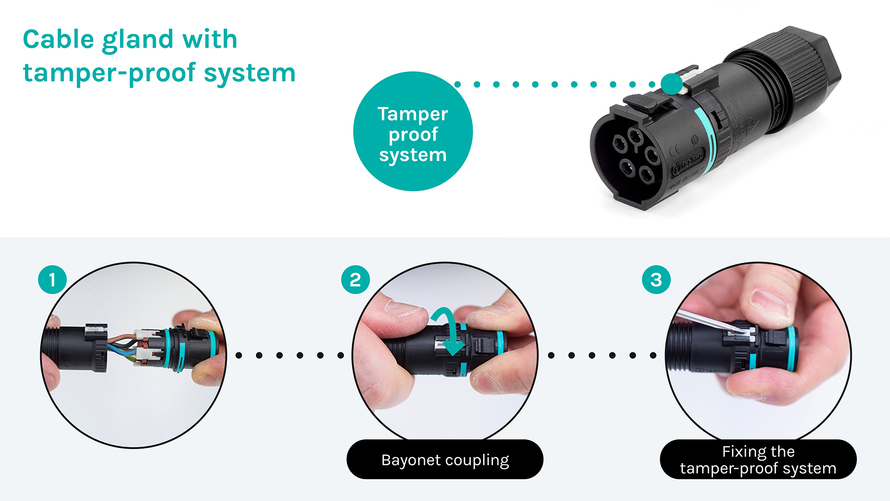

КАБЕЛЬНЫЙ ВВОД

Столь же проста и система крепления кабельного ввода, которая основана не на винтовом креплении, а на механическом байонетном креплении в сочетании с предохранительным запорным ползунком. Небольшое вращение кабельного ввода и перемещение ползунка в безопасное положение гарантирует правильную установку, исключая возможность ослабления, вызванного вибрацией или неправильной установкой. Открытие предохранительной заслонки и удаление кабельного ввода возможно только с помощью обычного инструмента.

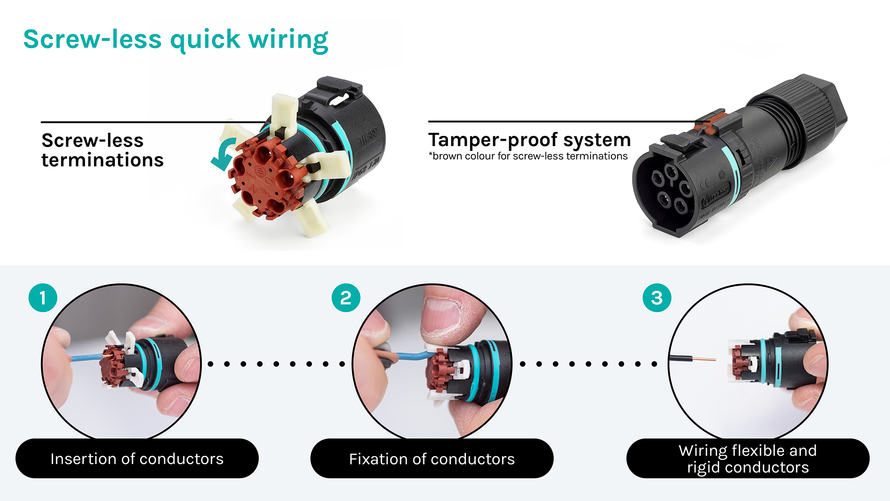

ПОДКЛЮЧЕНИЕ ПРОВОДНИКОВ БЕЗ ИНСТРУМЕНТА

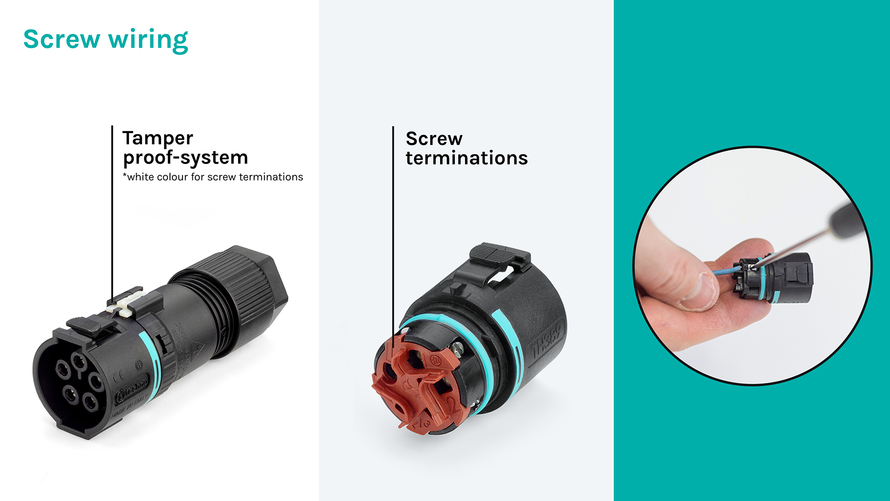

Силовые разъемы TH389 могут использоваться с 4/5-полюсными кабелями сечением от 0,25 мм2 до 1,5 мм2. Система разводки проводов доступна в двух вариантах: винтовой и без винтовой (без инструментов). Последний характеризуется проверенной и запатентованной пружинной системой, которая может принимать медные проводники с максимальным сечением 1,5 мм2, как гибкие, так и жесткие. Всего за несколько шагов проводники подключаются к клеммам:

 1) с проводника удалено достаточное количество оболочки, чтобы обеспечить полный вход в зажим;

2) проводники вставлены в клеммы;

3) нажимаются специальные стопорные рычаги;

4) работы по электромонтажу завершены.

Пара штепсельных разъемов в без винтовых версиях устанавливается всего за 30 секунд.


Технические характеристики по ссылке здесь



ПРАКТИЧНОСТЬ И НЕПРЕРЫВНОСТЬ РАБОТЫ

По сравнению с системами винтового и байонетного соединения система Easy-Click силовые разъемы TH389 значительно сокращает время монтажа и обслуживания, облегчая работу в условиях ограниченного пространства и в условиях плохой видимости. В частности, силовые разъемы TH389 идеально подходит для промышленной автоматизации, быстрого подключения оборудования, работающего в неблагоприятных условиях, сенсорной техники, освещения, блоков управления машинами, насосов, двигателей и подобных приложений. Кроме того, сертифицированная по стандарту IP66 устойчивость к струям воды под давлением делает их пригодными для подключения осветительных приборов, сертифицированных по стандарту IP66. Соединитель также соответствует стандарту IP68 для постоянного погружения (30 м/3 ч) и устойчив к струям воды под высоким давлением при температуре 80°C (IP69K).
