В промышленных системах и системах автоматизации, где
силовые и сигнальные разъёмs применяются для управления двигателями, машинами и
блоками управления, требуются решения для электрических соединений с
полярностью в соответствии с функциональными возможностями системы.

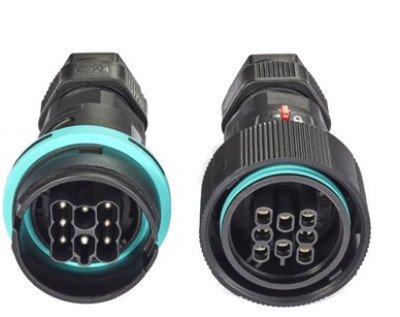

Производитель разъёмов Techno Italy ответил на эту потребность, выпустив 8-полюсный разъёмы серии TH405 и TH406.
Электрические и механические характеристики разъёмов
Силовые разъёмы доступны для подключения кабель-кабель и кабель-корпус. Новые 8-полюсные силовые разъёмы заимствуют все характеристики серии разъёмов TH405 и TH406: степень защиты от воды и пыли IP68, байонетная система блокировки, предохранителем между разъёмами вилки и розетки может быть открыта только с помощью инструмент, механическое сопротивление удару IK08.
Их компоненты являются модульными : корпус силового разъема принимает внутренние модульные разъемы переменной полярности на 2, 3, 4, 5, 6 и 8 полюсов, что гарантирует максимальную взаимозаменяемость и универсальность при установке.
Благодаря своим характеристикам они обеспечивают
электрические характеристики до 25 А и подходят для приложений до 400 В
переменного тока. 8-контактный силовой разъем, с другой стороны, позволяет
производительность до 10A / 400В .
.jpg)
Практичный и компактный
К этим разъёмам можно подключать кабели с внешним диаметром
до 13,5 мм и провода с максимальным сечением 1,0 мм2. Винтовое соединение
делает их легко устанавливаемыми в полевых условиях.
По сравнению с другими решениями на рынке, такими как
промышленные вилки-розетки IEC 309, силовые разъёмы TH405 и TH406 также
отличаются своими ограниченными размерами : их можно размещать внутри
оборудования и систем управления.
Силовые разъёмы серии TH405 подключаются к Т-образному распределителю TH631, поставляемые с предварительно смонтированной проводкой и со штепсельными разъёмами, подходящими для распределения электроэнергии в системах электроснабжения или сигнализации (доступны по запросу).
Материалы и исполнение
Корпус силовых разъемов изготовлен из материала PA6.6,
обладающего очень высокой устойчивостью к УФ-лучам (индекс f1 согласно стандарту
UL746C), экстремальным температурам и коррозии от внешних факторов .
Высокий коэффициент самозатухания (индекс V0 и 5VA)
вышеупомянутого материала: чем выше его способность останавливать горение, тем
меньше допустимая толщина без ущерба для технических характеристик продукта.
3-полюсный и 5-полюсный силовые разъемы сертифицированы UL и CSA для применения в США и Канаде.
Для сложных условий эксплуатации
Благодаря 8-полюсным штекерным разъемам TH405 и TH406 Techno предлагает решение для тяжелых условий эксплуатации: системы освещения в сложных условиях эксплуатации, в промышленных зонах и для любых применений, которые имеют место в неблагоприятных климатических условиях, характеризующихся высокой влажностью и экстремальными температурами.

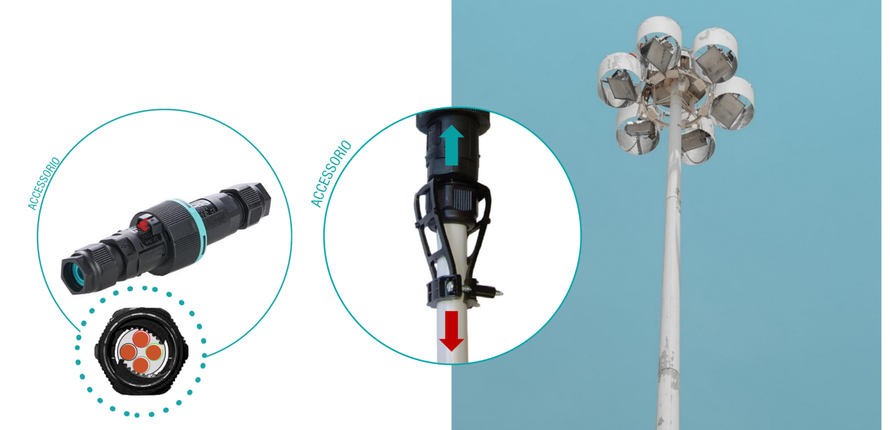

Аксессуары
Чтобы предотвратить или решить проблемы с установкой, Techno
предоставила полный набор аксессуаров.
Дополнительные системы для крепления кабелей к кабельному
вводу для большей прочности на разрыв.
Заглушки силовых разъемов для временного отключенния
Ключ для быстрой установки закрытия кабельных вводов и
быстрой фиксации кабеля
Техно внесло свой вклад в освещение Рима
Силовые разъемы TH405 были выбраны компанией Acea of Rome для питания светодиодного уличного освещения, заменив традиционные лампы, установленные на улицах столицы.
