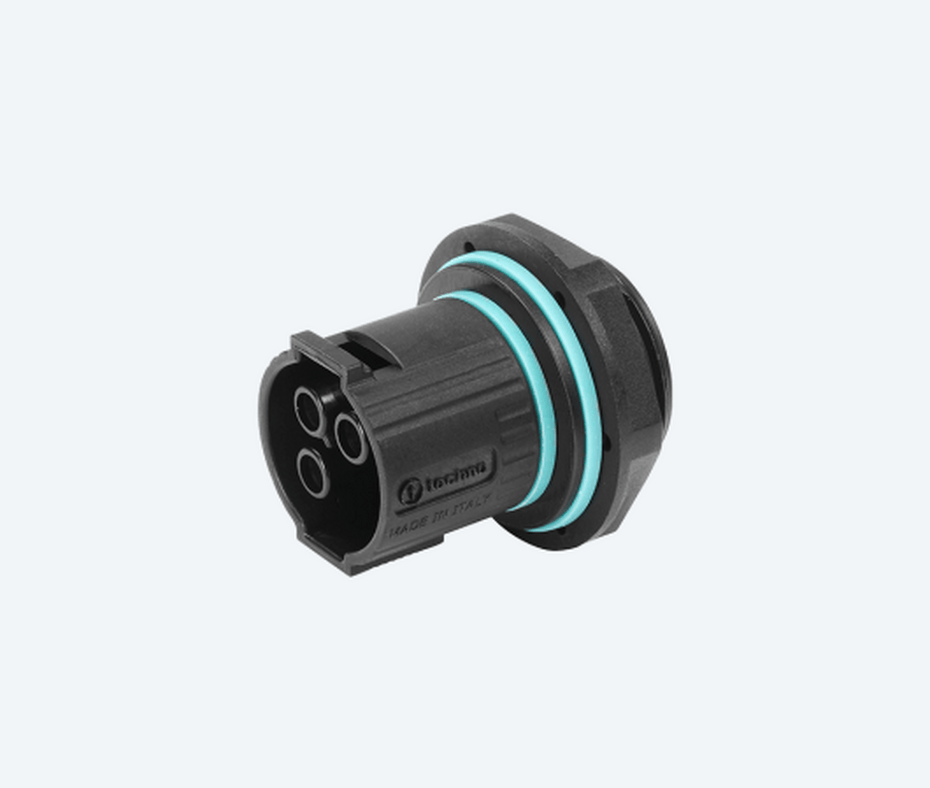

Панельный разъём Techno THB.389, 3P, 24А, 630В, M25, IP66/IP68
Компактный 3-полюсный панельный разъём Techno серии THB.389 предназначен для быстрого и надёжного подключения силовых и сигнальных цепей.
Разъём рассчитан на ток до 24 А, напряжение до 630 В и подключение проводов сечением 0,5–2,5 мм². Оснащён самоблокирующимся механизмом (Self-locking), винтовым подключением (Screw terminals) и резьбой M25 для панельного монтажа.
Степень защиты IP66/IP68 обеспечивает надёжную работу в условиях пыли, влаги и эксплуатации на открытом воздухе.
Где применяется
- Промышленность и машиностроение
- Энергетика и возобновляемые источники энергии
- Системы вентиляции и кондиционирования (HVAC)
- Робототехника и промышленная автоматизация
- Освещение
- Железнодорожная отрасль
- Горнодобывающая промышленность
- Пищевая и фармацевтическая промышленность
- Морская отрасль
- Нефтегазовая отрасль
- Строительство и инженерные системы
- Беспилотные системы и НРК
Общая информация
| Конфигурация | гнездо для крепления гайки панели |
|---|---|
| Тип фиксации |
Push-lock *разблокировка с помощью инструмента
|
| Тип монтажа |
Панельный (flange) *Проводящая панель
|
| Резьба гайки панели | М25 |
| Толщина панели (мм) | 7.00 |
| Форма разъёма | Прямой |
| Соответствует требованиям сертификации продукции | Соответствие стандарту EN 61535 |
| Тип соединения | Кабель–панель |
| Условия эксплуатации | Влагозащищённые |
| Цвет | Чёрный |
Электрические данные
| Количество подключенных кабелей | 1 |
|---|---|
| Схема подключения электрической цепи | Питание/Сигнал |
| Номинальный ток (переменный/постоянный) | 25A |
| Номинальное напряжение (переменный/постоянный ток) | 630 В переменного тока |
| Импульсное выдерживаемое напряжение | 4 кВ |
| К-ство контактов | 3 |
| Маркировка | 1-3-E |
| Конечные соединения | Винт |
| Резьба/момент затяжки | M3 – 0,8 Нм |
Данные подключения
| Сечение многожильного проводника без наконечника, мин. (мм²) | 0.50 |
|---|---|
| Сечение многожильного проводника без наконечника, макс. (мм²) |
2.50 *Допускаются кабели сечением до 4 мм² в соответствии с указанными электрическими и техническими параметрами.
|
| Сечение твёрдого проводника, мин. (мм²) | 0.50 |
| Сечение твёрдого проводника, макс. (мм²) | 2.50 |
| Длина зачистки проводника (мм) | 6.00 |
| Длина зачистки кабельной оболочки (мм) | 25.00 |
| Рекомендуемые типы кабелей | H05xxx/H07xxx |
| Момент затяжки адаптера соединительной панели | 1,0 Нм |
| Момент затяжки гайки панели | 1,5 Нм |
Условия окружающей среды
| Степень защиты IP |
IP66, IP68 *IP68 (5 м/1 ч)
|
|---|---|
| Мин. / макс. температура окружающей среды (в соответствии с EN61984/EN60998/EN62444) | -40°C/+125°C |
| Максимальная рабочая температура | +70°C |
| Показатель стойкости к поверхностному трекингу (PTI) | PTI 175 |
Материалы
| Внешний корпус | PA66 UL94 V2 |
|---|---|
| Розьем | PA66 GF UL94 V0 |
| Материал уплотнительных колец | Силикон |
| Категория импульсной стойкости | ІІ |
| Степень загрязнения | 2 |
| Свойства материала | Без галогенов |
| Материал контактов | Латунь |
| Материал контактных винтов | Сталь |
